销售电线弯折试验机厂家
品牌
其他厂商性质
苏州市所在地

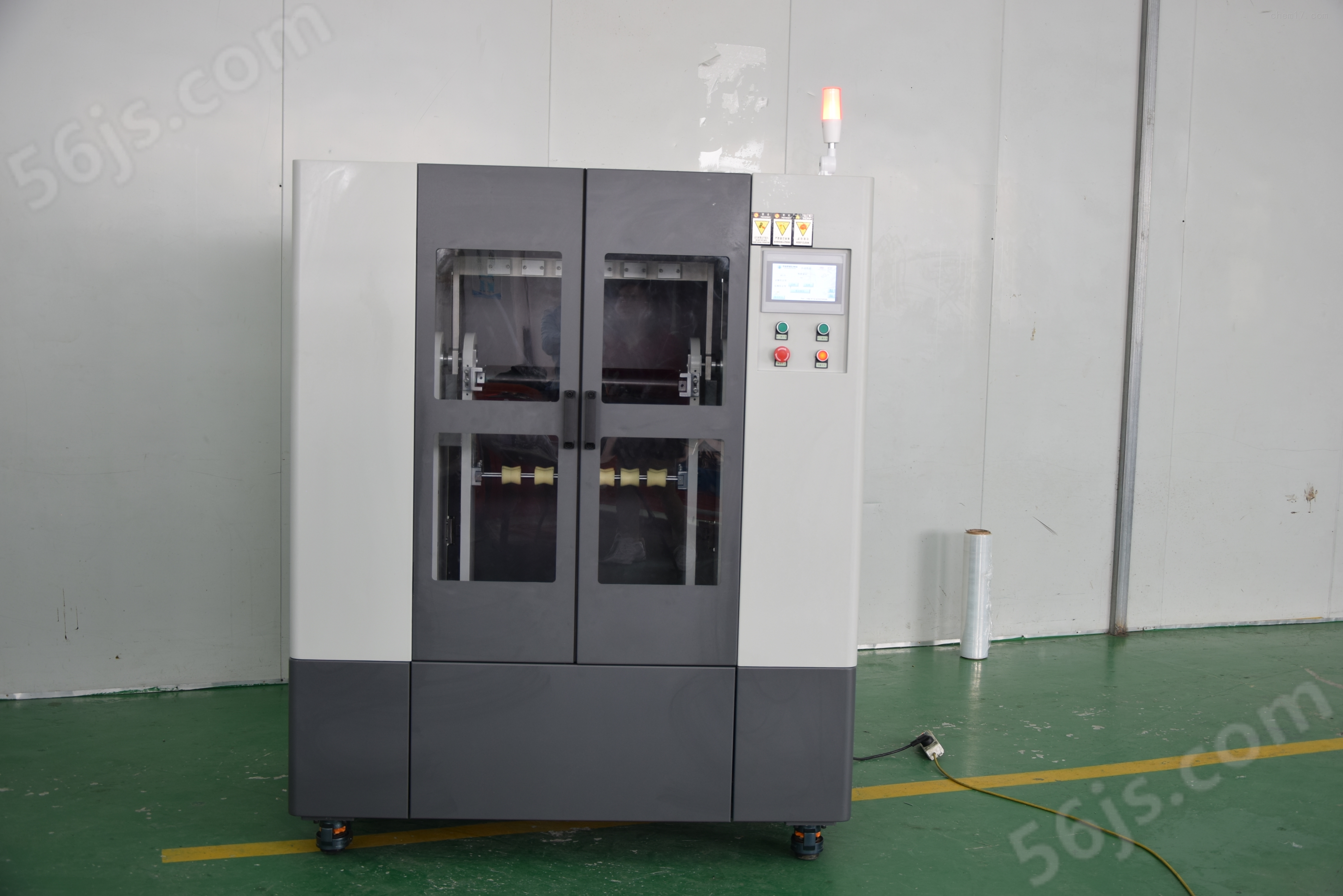

产品名称:苏州拓博th-5806电线弯曲试验机
满足标准:tuv:2 pfg 2577/07.19 requirements for cables used in robot system
ul:rp 5770 recommended practice for evaluating cables for use in repeated flexing applications
vde-pb-002 2:2018-07 classification of flexible industrial cables
jis:c 3005:2014橡胶或塑料绝缘电线和电缆的试验方法
cria:0003-2016工业机器人专用电缆
ticw:21-2019工业机器人用柔性电缆
苏州拓博th-5806电线弯曲试验机 主要功能:
1、 plc触摸屏显示:
参数设置:机台控制相关参数;
测试条件:测试速度、测试次数、测试角度方向、控制条件等;
测试监控:当前设备运行状态,如电线测试时的实际次数、角度、速度、显示日期时间等;
2、 无人监守:设备可通过监测样品的回路,自动判断样品的通断,侦测到回路断开时,可选择 暂停设备运转测试,并以声光警示,直至人工检查确认后再继续测试。

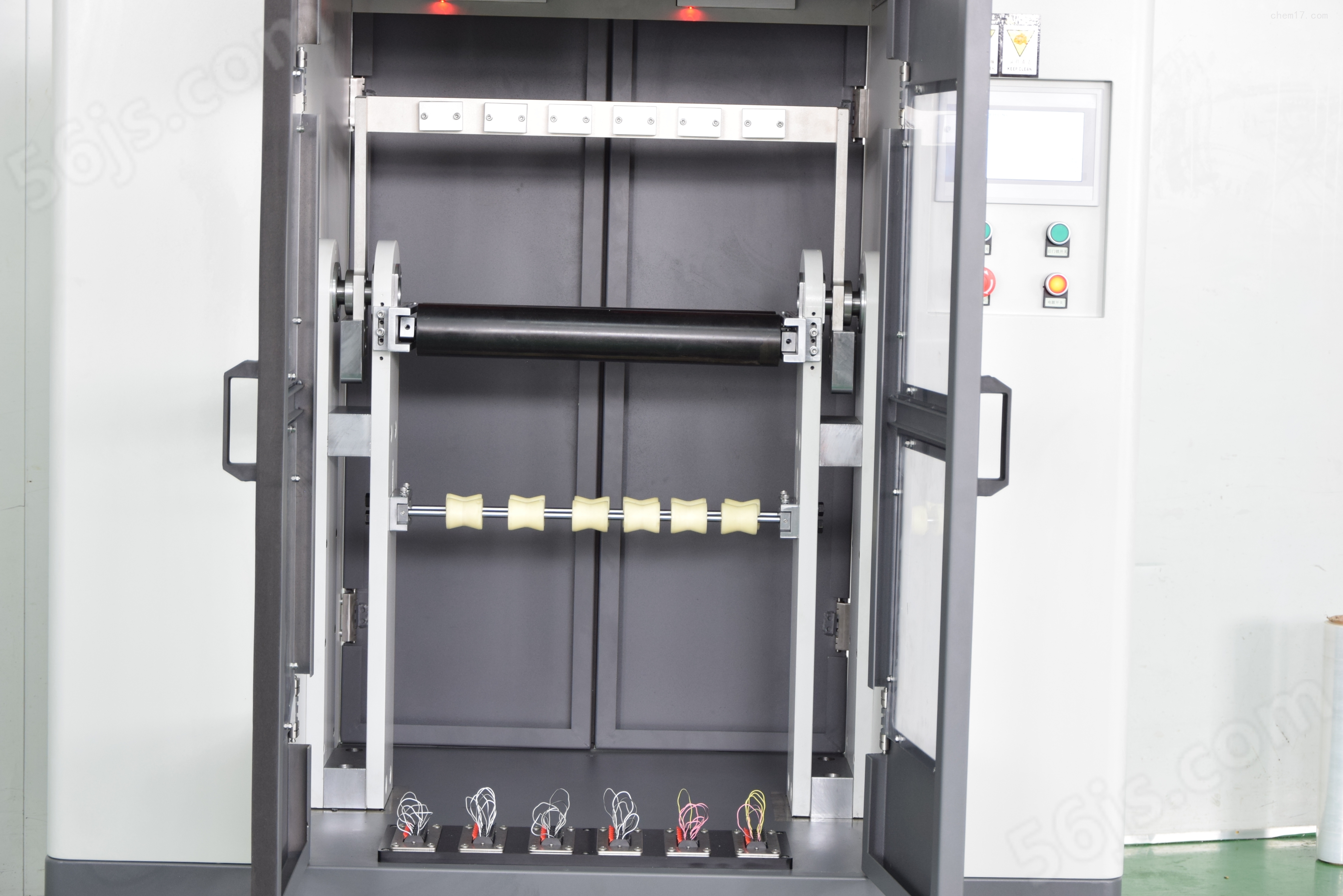

3、 专用夹具:根据不同线径的线缆配有相适应的弯折曲率滚筒,以调整弯折曲率半径;
4、 机台性能:采用昆仑通态lcd 三菱plc 松下伺服电机,传动部件均采用原产进口产品,运行平稳,大扭力、高定位精度、长寿命使用、低噪声;
5、 在线监测:监测点分为6组,每组5对接口,可满足30对电线同时监测,接线盘安装于各工位样品正下方,方便接插线缆。在线监测信息可外接警示信号停机控制。★
6、 设备可扩展与多通道电阻监测仪的联机在线测量导体电阻,并通过服务器软件进行网络信息化管理电阻测量数据。★
技术参数:technical specifications:
1、 测试工位:6工位
2、 试验方式:上端固定、下端吊配重,样品经过可自由转动的弯折曲率滚筒进行弯折;
3、 试样直径:ф1.0~ф40mm
4、 弯折点曲率滚动轴:ф20、ф30、ф50、ф75、ф100、ф130、ф150、ф170、ф200可选择
5、 试样速度:0~60次/分钟可调
6、 弯折角度:0~120°数字设定
7、 负重砝码与弯折点的距离:50-250mm可调节
8、 样品旋转点至挂重高度:150-500mm可调
9、 荷重砝码:2000g 组合砝码 6套
10、控制方式:触摸屏控制 plc
11、在线监测:30对监测接口,设备可扩展与多通道电阻监测仪联机在线测量导体电阻
12、计数位数:0-99999999次
13、 机台材质:
主体部分:采用45#优质钢材与铝材架构;
动力与传动:采用进口原产工业同步带与同步轮;
测试弯折点曲率滚动轴:45#优质钢材,表面镀铬处理
14、 安全防护:前后安全防护罩
15、 机台尺寸:w1650*d850*h1780mm
16、 电 源:220v,50 /60hz 10a
